Medidor de Nível de Caixas d' Água

Eletrônica e Materiais Necessários


Materiais:

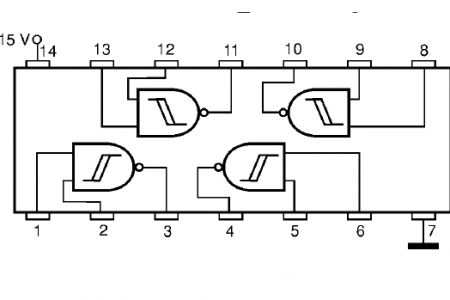

2 x CI's 4093;

2 x sockets para os CI's;

7 x resistores de 500 ohms;

7 x resistores de 2M2 ohms;

1 x batteria de 9Volts;

1 x conector para bateria (clip);

1 x chave de acionamento normalmente aberta (Utilizei um interruptor de campainha);

1 x caixa para acomodar o circuito;

1 placa padrão de fenolite 10 x 5 cm;

8 x parafusos de latão para os sensores (encontrado em casas de ferragens);

Cabo de rede ( O circuito foi criado para utilizar esse tipo de cabo: 7 fios para os sensores e 1 para o comum);

OBS.: O comprimento do cabo vai depender da distância entre a caixa d'água e o mostrador. No meu, usei um cabo com 5 metros .
Solda, ferro de solda, etc...

Comentários

  • Por Antonio W. M. Silva:
    05/06/2015 04:27:34

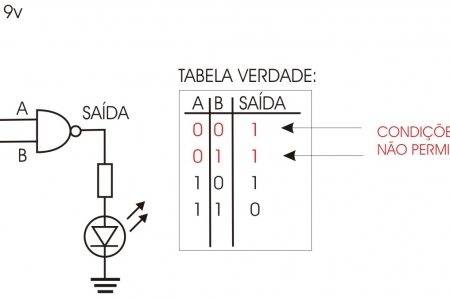

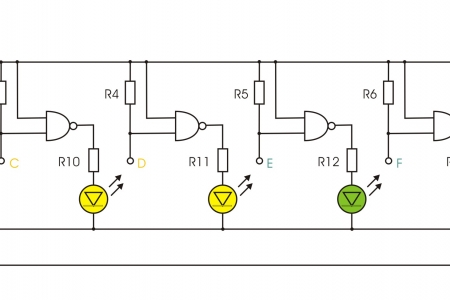

    Olá amigo. Desculpa a demora em responder. Vamos lá... O crucial desse circuito é colocar os resistores de 2,2 Mega ohms(R1 a R7) para eles verificarem a pequena variação de tensão quando uma das entradas do inversor vai à nível lógico zero (terra). E, o "comum" (terra) deve estar em contato com a água. A parte dos sensores eu fiquei sem colocar pois o site estava sendo reformulado e eu esperei que ele fizesse a reformulação para acrescentar fotos da minha barra de sensores. Assim que tiver tempo, eu coloco mais informações aqui. Espero ter ajudado. Qualquer dúvida, basta perguntar. Vou acompanhar com maior freqüência.
  • Por lucas barbosa muniz:
    20/05/2015 09:54:00
    Bom dia amigo!Eu montei o meu, porém estacionei na parte do sensor. Meu circuito está praticamente certo. Quando ele recebe entrada alta nas duas entradas ele não acende o LED e quando eu coloco zero em alguma das entradas ele acende. Porém eu fiz o teste de colocar na água para ver se acende e não aconteceu nada. Onde eu posso estar errando?
  • Por geison repizo:
    29/01/2015 21:29:08
    Boa noite, muito esse tutorial, excelente! Eu montei exatamente e só acende os três primeiros leds verdes, já o restante não acende. Já aconteceu isso alguma vez com você ou alguém. Obrigado!
    • Por Antonio W. M. Silva:
      20/03/2015 12:58:37
      Olá, amigo. desculpa a demora em responder. É provável que tenha alguma ligação errada no esquema. Você montou em uma protoboard ou fez uma placa?
  • Por Lucas Barbosa Muniz:
    12/06/2014 08:14:36
    Bom dia amigo! Eu fiquei com uma dúvida. Os parafusos que serão utilizados como sensores? Como será isto? Obrigado
    • Por Antonio W. M. Silva:
      13/06/2014 10:58:34
      Olá. Na verdade, até um pedaço de fio ou metal serve. Eu utilizei os parafusos de latão para não oxidar facilmente em contato com a água. E, realmente funcionam. Até hoje está instalado em casa e não tive problemas com os sensores. Vou ver se eu coloco mais fotos do projeto assim que chegar em casa.
      • Por Antonio W. M. Silva:
        13/06/2014 11:09:45
        Os parafusos foram fizados em uma barra de "T's" e os fios, soldados neles de forma que somente os parafusos ficam em contato com a água.
        • Por Lucas Barbosa Muniz:
          07/07/2014 12:53:14
          Bom dia amigo. Será que poderia enviar para o meu email estas fotos? Pois eu não consegui visualizar legal a montagem. muniz.lucas@hotmail.com
  • Por Antonio W. M. Silva:
    02/06/2014 09:22:12
    Olá Nilton. Realmente, não precisa espelhar a placa. É bom saber que ajudamos alguém.
  • Por nilton eduardo caetano andrade:
    30/05/2014 15:26:31
    Já fiz o meu mas a placa que eu espelhei deu errado funciona mas com o ci por traz da placa , adorei muito útil para economia de água em casa vlw
